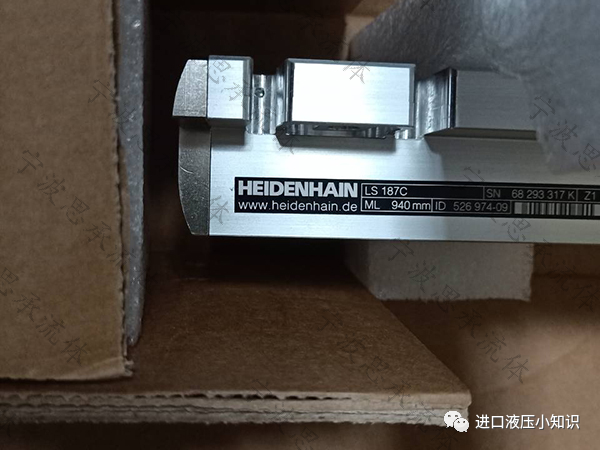

HEIDENHAIN是一家致力于高精度、高可靠性产品研发与生产的著名企业。HEIDENHAIN光栅尺689684-04广泛应用于加工中心和龙门机床等。HEIDENHAIN光栅尺689684-04在与其他系列兼容的基础上，进一步提高了信号质量，增强了防护能力，更好地满足了直驱技术的要求。
(图/文:宁波思承赵阳阳)
一、HEIDENHAIN光栅尺689684-04安装应注意以下三点：
1.安装光栅主尺时，如光栅主尺大于1.5 M，则不能像桥式光栅主尺那样只安装两个端头，还必须在光栅主尺的整个主体上设置支撑。
2.在具有底座的情况下，安装之后，最好用卡子卡住尺身的中点。
3.在无法安装夹子的情况下，最好将光栅尺主体用玻璃胶粘合，从而将基尺固定在主尺上。
二、HEIDENHAIN光栅尺689684-04基座的要求：
1.应该添加一个基底，该基底具有等于HEIDENHAIN光栅尺689684-04主体的长度（最好基底延伸超过光栅尺大约50 mm）。
2.通过研磨和铣削加工该基底，以确保平面平行度在0.1 mm/1000 mm的范围内。
此外，需要加工一个读数头底座，该读数头底座具有与尺身底座相同的高度。读头底座和尺身底座之间的总误差不能超过±0.2毫米。
在安装过程中，读取头的位置被调整成使得读取头和光栅尺主体之间的平行度大约是0.1 mm，并且读取头和光栅尺主体之间的间隔大约是1 mm到1.5 mm。
