控制rexroth液压油泵排量的方法有哪些?

时间:2021-09-17 17:01:48 来源: 点击:

rexroth液压油泵是分变量柱塞泵和定量柱塞泵,我们在生活中用到的比较多,也多是变量柱塞泵。但有些朋友可能不知道,rexroth液压油泵排量控制有几种方式,下面思承流体就来介绍一下rexroth液压油泵排量控制方式。

1、压力取决于负载

2、油泵输出压力与流量成反比

电子控制状态下,随着外部负荷的增加,系统压力增大,进入后泵的前泵油和后泵油流压力增大,使系统压力增大,微机检测相关信号控制电比例阀出口的先导二次压力也越大,前者作用于一级活塞,后者作用于二级活塞,二者共同推动活塞克服弹力向左运动;往左推滑阀芯克服滑阀芯弹簧力向左运动,从而使滑阀芯在左位,此时油泵油流就可以通过滑阀阀芯的左位来实现。

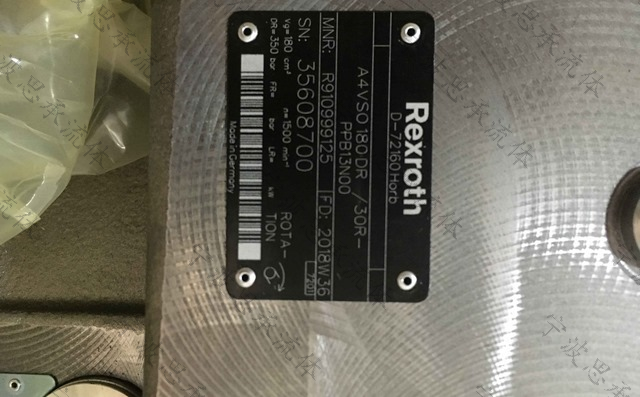

控制rexroth液压油泵排量的方法有哪些?(图1)


此时油道由常闭变常开,由于活塞两端截面积不等,作用在斜板变量活塞大端的压力大于可变活塞柱塞的小端压力,活塞向左移动,主导斜板和滑阀位置的变化。将沙盘钟摆缩小到梯度,给油泵加油,并将滑阀套向左移动。,逐步切断变量活塞大腔和尾泵流量的连接油路,油口完全切断时,斜盘活塞静置,此时斜盘不再摆动,油泵完成。

出口流量稳定。随着外部负荷的增加,系统压力减小,使作用在一二级活塞上的三个油流压力减小,油流压力和弹簧力之间的平衡被打破;当斜卷活塞大腔与放油口连通时,弹簧逐渐回压,推动滑阀阀芯向右运动,当斜盘活塞大腔与泄油口连通时,开始降低变量活塞大腔压力,活塞向右移动时,沙盘和滑阀套发生了变化。斜盘角度越来越大,油泵位移越来越大。

同时滑阀套向右运动,通过对斜盘大腔与放油口之间油道的逐步关闭,弹簧力与油流压力形成新的平衡,并在活塞大腔与放油口之间油道完全截断后,活塞停止移动,此时斜盘停止摆动,油泵完成变量,流量输出稳定。

外部负荷变化时油流压力与弹簧力的平衡再次被打破,排量也随之发生变化,两者始终处于动态平衡电控状态:排量变化引起的液压信号是前泵流量、后泵流量和先导油和负流量,前泵和后泵的流量直接控制泵,通过电控比例阀节流的先导油控制泵,可称之为先导二次压力。接下来我们将用泵控制为例来分析排量的变化。

上述是最常见的rexroth液压油泵排量控制方式,变量柱塞泵比定量柱塞泵应用范围更广的原因之一是变量柱塞泵具有灵活性,能够自由调节排量,因此,这一点也是比较重要的。
