力士乐油泵排量的控制方式有几种?

时间:2021-09-06 16:48:19 来源: 点击:

力士乐油泵有变量泵和变量泵,但我们生活中经常使用的是变量泵。但是,有些朋友可能不知道,力士乐油泵的排量有几种控制方式。下面思承流体对力士乐油泵排量的控制方式总结。

在电子控制状态下,来自外部的负载增加则系统压力增加,系统压力增加则进入后泵的前泵油流和后泵油流的压力增加,通过计算机检测相关信号控制电气比例阀出口的先导二次压力也变大,前者为一次活塞两者使活塞克服弹簧力向左移动,活塞向左推阀柱,抵抗阀柱的弹簧力向左移动,使阀柱阀体位于左位置。此时,后油泵的油流通过滑阀阀体的左侧位置作用于可变活塞的大端。

在这里,油路从常闭变化为常开。由于活塞两端的截面积不同,作用于斜盘可变活塞大端的压力大于可变活塞柱塞的小端压力,柱塞向左移动,同时改变斜盘和套筒的位置。

在逐渐减小斜盘的倾角,减少油泵的排量的同时,阀柱向左移动。逐渐切断连通可变容量活塞大腔和后泵油流之间的油路,端口完全切断后,斜盘活塞静止,斜盘不摆动,油泵完成可变容量,流量输出稳定。

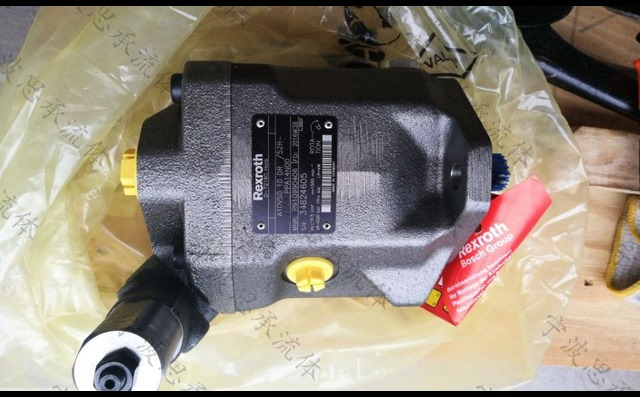

力士乐油泵


外部负荷变小时,系统压力变小,作用于1、2级活塞的3个油流压力变小,油流压力和弹力的平衡被破坏,弹簧逐渐被推回,滑阀阀体向右移动,斜板活塞大室的油路和排水口连通,可变活塞变大斜盘角度逐渐增大,斜盘的角度逐渐增大,可变活塞大室的压力下降,同时阀柱套筒向右移动,逐渐关闭斜盘活塞大室和放油口之间的油路。

弹簧力和油流压力形成新的平衡,活塞大室和排油口之间的油路完全切断后,柱塞不再移动,此时斜盘不再摆动,油泵完成变量,流量输出稳定。外部负荷发生变化时,油流的压力和弹力再次失去平衡,排出量也发生变化。

两者总是随负载的变化而变化,处于动态平衡之中。控制油泵。这可以称为先导二次压力。接下来以泵的控制为例分析排出量的变化。

以上是最常见的水泵排量控制方式。变量泵使用范围比定量柱塞泵广的理由之一是变量泵的柔软性和可自由调节排量。因此,该力士乐油泵排量的控制方式也很重要。
